Справочник монтажника стальных конструкций
Автор(ы): | ред. Тубин С. М.
16.11.2022
|
Год изд.: | 1948 |
Описание: | Справочник монтажника стальных конструкций содержит краткие сведения по организации производства монтажных работ, монтажному оборудованию, инструменту и приспособлениям, а также теоретические данные (по математике, физике, электротехнике, расчету прочности сооружений и др.), необходимые для разрешения практических задач, возникающих как при монтаже стальных конструкций, так и при проектировании монтажных работ. Справочник монтажника стальных конструкций является практическим пособием, предназначенным для удовлетворения запросов инженерно-технических работников в области монтажа стальных конструкций. |
Оглавление: |

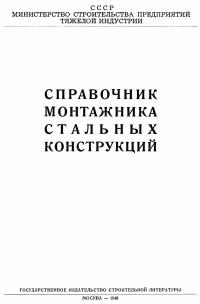

Обложка книги.
Предисловие [16]Математика I. Таблицы числовых величин 1. Степени, корни, обратные величины, длины окружности и площади круга [18] 2. Числовые значения некоторых употребительных величин [21] II. Алгебра и арифметика 1. Формулы сокращенного умножения и разложения на множители [22] 2. Корни квадратных уравнений [22] 3. Извлечение квадратного корня [22] III. Геометрия 1. Свойства круга и его частей [23] 2. Длина дуги, стрелка, длина хорды и площадь сегмента для радиуса, равного единице [26] 3. Свойства эллипса и его частей [30] 4. Свойства параболы (квадратной) и ее частей [31] 5. Площади, расстояния центров тяжести, моменты инерции и моменты сопротивления некоторых геометрических фигур и сечений [32] 6. Объемы и поверхности некоторых геометрических тел [36] IV. Тригонометрия 1. Основные тригонометрические формулы [38] 2. Тригонометрические круговые функции [40] 3. Значения круговых функций некоторых углов [44] 4. Решение треугольников [44] 5. Формулы для пересекающихся стержней и для двугранных углов [45] Меры 1. Метрическая система мер [48] 2. Таблицы соотношений мер различных систем [48] 3. Таблицы перевода английских мер длины в метрические [49] 4. Таблицы перевода дюймов, кв. дюймов, куб. дюймов и дюймов четвертой степени в сантиметры, кв. сантиметры, куб. сантиметры, сантиметры в четвертой степени [51] 5. Таблица перевода нагрузок на погонные единицы из английских мер в метрические [52] 6. Таблица перевода нагрузок на квадратные единицы из английских мер в метрические [52] Физика I. Давление паров и газов 1. Единицы давления и их соотношения [54] 2. Взаимный перевод давлений в мм ртутного столба и в см водяного столба [54] 3. Характеристические уравнения газов (идеальных) и перегретого пара [55] 4. Насыщенные пары [55] II. Теплота 1. Единицы теплоты [56] 2. Единицы температуры [56] 3. Основные точки температурных шкал [56] 4. Температуры плавления или затвердевания различных тел при давлении 760 мм рт. ст. [57] 5. Коэфициенты линейного расширения [58] 6. Коэфициенты объемного расширения [58] 7. Линейная усадка некоторых металлов [59] 8. Коэфициенты теплопроводности для разных материалов [59] III. Работа и мощность 1. Определения [61] 2. Единицы силы, работы (энергии) и мощности [61] 3. Соотношения единиц работы [61 4. Соотношения единиц мощности [62] 5. Формулы для определения мощности электромотора лебедки [62] IV. Трение 1. Трение скольжения [62] 1) Общие сведения [62] 2) Винт [64] 2. Трение качения [65] Электротехника 1. Электрические величины и единицы [68] 2. Основные законы электричества [69] 3. Разветвление тока [70] 4. Сопротивление проводников [70] 5. Удельные сопротивления, температурные коэфициенты и проводимости для различных проводников [71] 6. Закон Джоуля [71] 7. Электролитический закон Фарадея [71] 8. Переменный ток [72] 9. Расчет проводов [74] Расчеты прочности сооружений I. Нагрузки 1. Нагрузка ветровая (по ГОСТ 1664-42) [78] 2. Нагрузка снеговая (по ОСТ 90058-40) [81] 3. Нагрузка от мостовых электрических кранов (по ОСТ 20195-40) [81] 4. Нагрузка для автогужевых мостов на строительных площадках [85] 5. Временная вертикальная и ветровая нагрузки для расчета железнодорожных мостов [85] 6. Нагрузки для расчета сборочных кранов [87] 7. Нагрузки для расчета подмостей, применяемых при монтаже [87] II. Допускаемые напряжения 1. Сталь в промышленных сооружениях и мостах [88] 2. Дерево в промышленных сооружениях [93] 3. Бетон в промышленных сооружениях [95] 4. Каменные конструкции [96] 5. Допускаемые давления на грунт в основаниях сооружений [96] III. Расчет стержневых конструкций 1. Сложение и разложенйе сил [99] 2. Условия равновесия [100] 3. Расчет ферм [100] А. Графический метод [100] Б. Аналитический метод [102] IV. Расчет элементов на центральное растяжение и сжатие 1. Расчет растянутых элементов [103] 2. Расчет сжатых элементов [103] 1) Проверка прочности [103] 2) Сжатие гибких стержей. Продольный изгиб [103] 3) Расчет соединительных элементов [107] 4) Расчет сжатых стержней с переменным моментом инерции [109] 5) Расчет кольца [111] 6) Расчет катков и шарниров [111] V. Расчет изогнутых и сжато-изогнутых элементов 1. Основные формулы изгиба балок [112] 2. Формулы для определения реакций, изгибающих моментов, прогибов и углов наклона упругой линии к горизонтальной оси для различных балок, рам, арок при различных нагрузках [114] 3. Неразрезные балки [126] 4. Расчет сжато-изогнутых стержней [129] 5. Общая устойчивость стальных балок при изгибе [131] 6. Местная устойчивость стенок сплошных стальных балок и колонн [132] 7. Расчет плит на изгиб [135] 8. Расчет шпренгельных балок [136] VI. Расчет стропильных ферм на устойчивость при монтаже [140] VII. Расчет канатов и вант 1. Кривая провеса каната под действием собственного веса [142] 2. Кривая провеса каната под действием собственного веса и сосредоточенного груза [143] 3. Упругое удлинение канатов [144] 4. Изменение натяжения каната с двумя закрепленными точками [145] 5. Расчет вант [146] VIII. Расчет листовых конструкций [147] IX. Расчет соединений элементов конструкций А. Расчет заклепочных и болтовых соединений [147] 1. Расчет числа заклепок и болтов по усилию [148] 2. Допускаемые усилия на одну заклепку [149] 3. Допускаемые усилия на один чистый болт [152] 4. Допускаемые усилия на один черный болт [156] 5. Расчет числа заклепок по площади [160] 6. Разбивка заклепок и болтов [161] 7. Условные обозначения заклепок, отверстий и болтов [162] 8. Риски уголков [163] 9. Риски двутавров [164] 10. Риски швеллеров 165] Б. Расчет сварных соединений 1. Расчетные формулы [166] 2. Допускаемые усилия на 1 пог. см шва [167] X. Давление и сопротивление грунта 1. Теория «предельного равновесия» Кулона [170] 2. Отпор сыпучего тела (пассивное давление) [171] 3. Расчет свайных якорей [171] 4. Расчет якорей с «мертвяком» [172] 5. Таблица постоянных величин для вычисления давления грунта [173] 6. Расчетные нагрузки на сваи [173] Материалы I. Вес основных строительных материалов [176] II. Строительные стали 1. Строительные стали углеродистые [178] 2. Строительные стали низколегированные (повышенного качества) [182] 3. Определение твердости стали 183] III. Сортамент проката 1. Сталь прокатная квадратная (по ОСТ 10009-39) [185] 2. Сталь прокатная круглая (по ОСТ 10008-39) [187] 3. Сталь прокатная полосовая (по ГОСТ 103-41) [190] 4. Сталь прокатная угловая равнобокая (по ОСТ 10014-39) [191] 5. Сталь прокатная угловая неравнобокая (по ОСТ/0015-39) [194] 6. Сталь прокатная — балки двутавровые (по ОСТ 10016-39) [197] 7. Нормаль сварных широкополочных двутавров [200] 8. Сталь прокатная — широкополочные двутавровые балки с параллелными гранями полок (германский сортамент DIN 1025, лист 2) [202] 9. Сталь прокатная — швеллеры (ОСТ 10017-39) [203] 10. Сталь прокатная широкополосная универсальная (по ГОСТ 82-41) [205] 11. Сталь прокатная толстолистовая (по ОСТ 10019-39) [206] 12. Сталь тонколистовая горячекатаная (по ОСТ 10020-39) [209] 13. Сталь листовая рифленая (по ОСТ 10026-39) [210] 14. Сталь волнистая (по ОСТ 5237) [210] 15. Стальной ребристый настил для кровельных покрытий промзданий, временный сортамент [211] 16. Железо кровельное черное [212] 17. Сталь прокатная полосовая для гаек [212] 18. Сталь листовая электротехническая [213] 19. Рельсы железнодорожные для дорог широкой колеи [214] 20. Рельсы железнодорожные узкой колеи [215] 21. Трубы газовые (для пневматической сети) (по ОСТ 18828-39) [216] 22. Трубы стальные бесшовные толстостенные (по ГОСТ 301-41) [217] 23. Специальные профили (горячекатаные) для металлических переплетов промышленных зданий (по ОСТ 10 029-39) [221] IV. Инструментальные стали 1. Сталь инструментальная углеродистая [223] 2. Сталь инструментальная легированная [225] 3. Сталь инструментальная быстрорежущая [227] 4. Сортамент инструментальных сталей [228] V. Чугун [229] VI. Сплавы цветных металлов 1. Баббиты антифрикционные белые сплавы для заливки подшипников [230] 2. Жароупорные электротехнические сплавы — сопротивления [231] 3. Латуни — медно-цинковые сплавы [232] 4. Бронзы [232] VII. Заклепки, болты и гайки 1. Стандартные размеры заклепок [233] 2. Таблицы для подбора длины заклепок [238] 3. Вес 1 000 шт. заклепок [242] 4. Болты чистые с шестигранной головкой [244] 5. Болты черные с шестигранной головкой [253] 6. Гайки черные с одной фаской [262] 7. Гайки чистые шестигранные с одной фаской [263] 8. Вес 1 000 шт. гаек [264] 9. Резьбы [265] 1) Метрическая основная резьба [265] 2) Дюймовая резьба [266] 3) Трапецоидальная одноходовая резьба крупная [267] 4) Трапецоидальная одноходовая резьба нормальная [268] 5) Трубная резьба цилиндрическая [269] VIII. Лесоматериалы 1. Применение и качество [270] 2. Объем круглого леса [272] 3. Пиломатериалы [273] 1) Сортамент досок [273] 2) Шпалы [273] 3) Сортамент брусьев [274] IX. Смазочные материалы [275] X. Топливо 1. Жидкое топливо [278] 2. Твердое топливо [279] XI. Материалы для электродуговой сварки 1. Проволока для электродов (по ГОСТ 2246-43) [282] 2. Материалы (компоненты) для обмазок [283] 3. Электроды для сварки малоуглеродистых и низколегированных сталей [284] 4. Электроды для сварки углеродистых сталей и для холодной сварки чугуна [286] XII. Материалы для кислородной резки [286] XIII. Краски и олифы [287] XIV. Провода и кабели [288] XV. Изолирующие материалы [290] Детали монтажных механизмов I. Канаты и цепи 1. Канаты стальные (тросы) [294] 2. Канаты пеньковые обыкновенные трехрядные (по ГОСТ 483-41) [299] 3. Цепи сварные [300] 4. Цепи Галля, грузовые пластинчатые «по ГОСТ 191-41) [304] II. Тормоза 1. Храповики и зажимы [305] 2. Колодочные тормоза [306] 3. Ленточные тормоза [307] III. Ременная передача 1. Нормальные размеры шкивов (по ОСТ 1655) [308] 2. Расчет ременной передачи [309] 3. Ремни плоские приводные [310] 4. Ремни клиновые [312] IV. Зубчатая передача 1. Цилиндрические колеса с прямыми зубцами [314] 2. Конические колеса [316] 3. Червячная передача [317] V. Валы 1. Основные размеры [319] 2. Расчет валов и осей [320] Оборудование для монтажных работ I. Блоки [324] II. Тали [326] III. Лебедки 1. Лебедки ручные [328] 2. Лебедки электрические фрикционные с ременной передачей [331] 3. Лебедки электрические крановые [334] IV. Домкраты 1. Домкраты реечные [339] 2. Домкраты винтовые [339] 3. Домкраты гидравлические [340] V. Монтажные краны 1. Паровые железнодорожные краны [341] 2. Паровые гусеничные краны [354] 3. Автомобильные краны [357] 4. Жесткие деррик-краны для сборки прогонов и фонарей [363] 5. Полноповоротные деррик-краны [364] 6. Вантовые деррик-краны [367] 7. Спаренные вантовые деррик-краны [374] 8. Вантово-мачтовые деррик-краны [375] 9. Башенные краны [378] 10. Портальные металлические краны [381] VI. Транспортное оборудование 1. Автомобили грузовые [382] 2. Тракторы [383] 3. Трейлеры грузоподъемностью 25 т [385] 4. Габариты подвижного состава и приближения строений железных дорог широкой колеи [386] 5. Мотовозы нормальной колеи [388] 6. Железнодорожные платформы и вагоны [389] VII. Оборудование для кислородной резки 1. Ацетиленовые генераторы [391] 2. Бензорезы [392] 3. Баллоны и редукторы [392] 4. Сварочные горелки и резаки [394] 5. Шланги для кислородной резки [395] VIII. Электросварочное оборудование 1. Сварочные трансформаторы [396] 2. Сварочные машины постоянного тока [398] 3. Активизаторы (электросварочные осцилляторы) [401] IX. Пневматическое оборудование и инструмент 1. Компрессоры стационарные [402] 2. Компрессоры передвижные [406] 3. Пневматический инструмент завода «Пневматика» [410] а) Молотки клепальные [410] б) Поддержки [411] в) Рубильно-чеканочные молотки [412] г) Ключи гаечные [412] д) Сверлильные машинки [413] 4. Пневматический инструмент фирмы «Ингерсол Ранд» (США) [414] а) Клепальные молотки [414] б) Поддержки [415] в) Рубильно-чеканочные молотки [415] г) Ключи гаечные [415] д) Сверлильные машинки [416] е) Пневматические моторы [417] 5. Горны переносные для нагрева заклепок [418] X. Электросиловое оборудование и электрический инструмент 1. Электростанции передвижные [419] 2. Электросверлильные машинки по металлу [422] 3. Асинхронные электродвигатели [423] 4. Крановые электродвигатели [426] XI. Геодезические инструменты] 1. Угломерные инструменты [430] 2. Нивелиры [433] Инструмент и приспособления для монтажных работ I. Нормали монтажного инструмента 1. Сборочно-монтажный инструмент [438] а) Ключи сборочные [438] б) Оправки и пробки [441] в) Кувалды [443] г) Ломики для сборки [443] д) Струбцины для сборки [444] е) Скребки [444] ж) Вески [445] 2. Сверловочный инструмент [446] а) Сверла спиральные с коническим хвостовиком [446] б) Развертки котельные четырехперые [449] в) Сверла спиральные трехперые [451] г) Зенковки с ограничителем [452] д) Конусы Морзе [454] е) Скобы передвижные для сверления [455] 3. Клепальный инструмент [456] а) Обжимки для пневматических клепальных молотков [456] б) Буксы пневматического молотка под обжимки с утолщенным хвостовиком [459] в) Обжимки для пневматических поддержек [459] г) Обжимки ручные [461] д) Поддержки ручные [462] е) Зубила и косяки для клепальщиков [464] ж) Выколотки для заклепок [465] з) Клещи для подачи заклепок и обжимочные [467] 4. Рубильно-чеканочный инструмент [468] А) Зубила, крейцмейсели и чеканки для пневматических рубильных молотков [468] Б) Зубила, крейцмейсели и чеканки ручные [470] II. Термическая обработка инструментальной стали 1. Закалка [472] 2. Отпуск [475] 3. Отжиг [476] 4. Цементация [476] III. Монтажные приспособления 1. Подъемные мачты [479] 2. Якори [480] 3. Стропы [485] 4. Коуши, сжимы, фаркопфы и серьги для тросов [488] 5. Приспособления для подъема прогонов, связей и ригелей фахверка [492] 6. Траверсы для подъема царг [494] IV. Подмости 1. Подмости по фермам, колоннам и подкрановым балкам [495] 2. Подмости для доменных печей и кауперов [500] Производство монтажных работ А. Общие указания по организации и производству монтажных работ I. Проект организации монтажных работ [504] II. Организация механического хозяйства [506] III. Склад конструкций [509] IV. Монтаж стальных конструкций 1. Подготовительные работы [513] 2. Установка и выверка стальных конструкций [514] 3. Мелкая сборка, привертка, клепка и сварка [516] 4. Сдача смонтированных стальных конструкций [518] Б. Методы монтажа сооружений I. Доменный комплекс сооружений [519] II. Мартеновские цехи [526] III. Цехи машиностроительных заводов [532] IV. ТЭЦ [536] V. Мачты и башни [544] VI. Рудно-грейферные краны [547] VII. Дымовые трубы [551] VIII. Смена перекрытий [552] IX. Специальные промышленные здания больших размеров [555] X. Вертикальные резервуары для нефтепродуктов [558] Техника безопасности I. Правила по технике безопасности для строительной промышленности (извлечение) [566] II. Правила устройства, освидетельствования и эксплоатации кранов, подъемных механизмов и вспомогательных приспособлений (извлечение) [568] III. Правила устройства, установки, содержания и освидетельствования паровых котлов, пароперегревателей и водяных экономайзеров (извлечение) [573] IV. Правила устройства, установки и освидетельствования сосудов, пароприемников и других приборов и аппаратов, работающих под давлением (извлечение) [576] V. Положение о регистрации и учете несчастных случаев, связанных с производством (извлечение) [578] Рабочее изобретательство I. Положение об изобретениях и технических усовершенствованиях (извлечение) [586] II. Инструкция о вознаграждении за изобретения, технические усовершенствования и рационализаторские предложения (извлечение) [590] Дополнения к разделу «оборудование для монтажных работ» I. Нормальные монтажные блоки типа «Стальконструкция» [596] II. Лебедки Электрические Однобарабанная лебедка [599] III. Домкраты 1. Реечные домкраты [600] 2. Винтовые домкраты [601] IV. Автомобильные краны 1. Автомобильный кран АК-П [602] 2. Автомобильный кран Лорейн [603] V. Монтажные краны 1. Жесткий деррик-кран для сборки прогонов и фонарей [604] 2. Вантовый деррик-кран грузоподъемностью Q-25 т [605] 3. Жесткий деррик-кран грузоподъемностью Q-10 т [607] 4. Башенный кран грузоподъемностью Q-10 т [608] 5. Башенный кран грузоподъемностью Q-40 т [609] 6. Портальный кран грузоподъемностью Q-20 т [611] Предметный указатель [614] |
